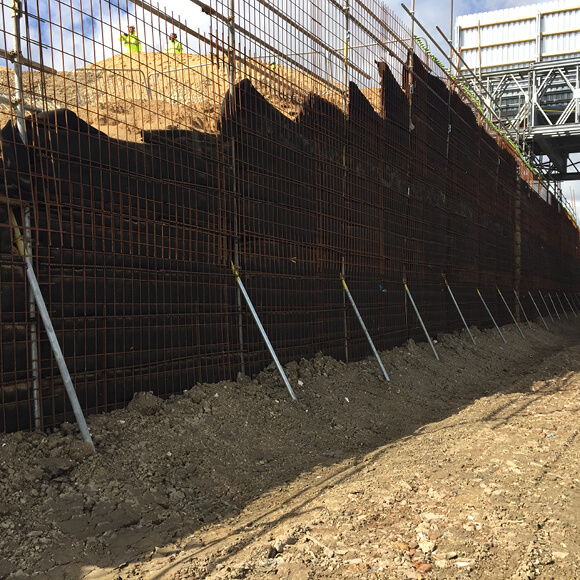

TensarTech® TR2 rendszer image
  • TensarTech® TR2 rendszer image

TensarTech® TR2 rendszer

60°-90° homlokzat hátralépcsőzési tartomány
4 elemes rendszer
18 m magas helyben épített szerkezet
  • Hálós homlokzatú erősített talajtámfal rendszer
  • Ideálisan alkalmas állandó terhelésfelvevő szerkezetekhez
  • Kisebb költségű választás ideiglenes támfalakhoz és hídháttöltésekhez
  • A funkció elvégzése után könnyen lebontható
  • A talajerősítő georácsok British Board of Agrément (BBA) tanúsítvánnyal rendelkeznek 120 éves tervezési élettartamra
Beszéljen egy mérnökkel
Áttekintés

A TensarTech TR2 rendszert ideiglenes talajrögzítő szerkezetek építésére dolgoztuk ki. Könnyen és egyszerűen megépíthetők, homlokszögük 60° és a függőleges között változhat, és alkalmasak állandó, rejtett szerkezetként terhelések felvételére. Ideiglenes és rejtett szerkezet esetén az esztétika elfogadhatóan kevésbé fontos, mint a más erősített talajrendszerekhez viszonyított alacsonyabb építési költségek.

Rendszerelemek

A TensarTech TR2 rendszer tartós, nagy teherbírású geotextíliával bélelt acélhálós homlokzati egységekből állnak, melyek Tensar egytengelyű georácsokhoz vannak biztonságosan bekötve a Tensar rendkívül hatékony fűzőléces kapcsolatával. Nincs szükség a homlokzat külső megtámasztására vagy zsaluzatra, mert az öntartást a belső merevséggel bíró merev acélháló biztosítja, amit az építés során elhelyezett georács és töltésanyag tart meg helyzetében.

TensarTech TR2 - Sikertörténetek


Tervezőszoftver a TensarTech®TR2 rendszerhez

A TensarSoil tervezőprogram lehetővé teszi a tervezőmérnök számára, hogy megerősített talajfal-, rézsű- és hídháttöltés terveket készítsen.

TensarSoil lekérése

Stacked Image 0

TensarTech TR2 - Kapcsolódó források

View All

Megoldás egy kézből

A TensarTech TR2 rendszer elemei kifejezetten az optimális hatékonyság és teljesítmény érdekében való együttdolgozáshoz lettek megtervezve. Acélhálós panelek, geotextília bélés, polimer fűzőléc kapcsolóelemek és Tensar egytengelyű georácsok dolgoznak együtt egy olyan erősített talajfal rendszer kialakításában, mely kielégíti a tervezési követelményeket. A Tensar tapasztalt mérnökei - a kifinomult TensarSoil szoftver használatával - mindent biztosítani tudnak, az ingyenes alkalmazási javaslatoktól a teljes tervezési és szállítási szolgáltatásig.

Ideiglenes falak és hídháttöltések

A projektekhez gyakran kell ideiglenes talajrögzítő szerkezeteket építeni, vagy szakaszos töltésépítéshez a forgalomnak a munkaterületen való átvezetéséhez, vagy teherhordó hídháttöltéseket anyagbeszállító utakhoz vagy ideiglenes vasúti átjárókhoz. A TensarTech TR2 falrendszerek minden típusú ideiglenes talajrögzítő fal alkalmazásra beváltak nagy projekteken, szerte a világon.

Építés fontoskodás és kockázat nélkül - egyszerűen és gyorsan

A vállalkozók értékelik a TensarTech TR2 rendszerek könnyű megépíthetőségét. Az építés egyszerű és nem igényel nagy teherbírású emelőgépeket, a georács erősítés elhelyezése és az acélhálós homlokzati elemekhez való bekötése a polimer fűzőlécekkel egyszerű és gyors. A többi egyszerű földmunka. Jellemzően nincs szükség szerkezeti alapozásra, a felvonulási költségek minimálisak és a szakaszos építés könnyen megoldható. A Tensar a tervezési és szállítási szolgáltatás részeként részletes építési terveket tud szállítani. Szükség esetén a helyszíni segítségnyújtás is biztosított. Semmi fontoskodás; egyszerű és gyors.

Rejtett dinamikus terhelésfelvétel

A TensarTech TR2 rendszert egyaránt használják dinamikus terhelésfelvevő rendszerként korai építésű hídszerkezetek szárnyfalaiban és viktoriánus kori falazott támfalak védelmére. Az új szerkezetekben eltakart TensarTech TR2 szerkezeteket építenek, melyek tehermentesítik a talajnyomás alól a szuterén falakat, átereszeket és cölöpalapozású hídháttöltéseket. Kis építési költségükkel és 120 éves tervezési élettartamukkal ezek a szerkezetek ideálisak ilyen rejtett tartós alkalmazásokra.

A TensarTech TR2 rendszer erőssége: a Tensar egytengelyű georács

A Tensar egytengelyű georácsok kiváló minőségű HDPE polimerből készülnek, melyek erősen irányítottak és még hosszan tartó nagy szakító terhelések esetén is ellenállnak a deformációnak. Nyitott nyílású szerkezetük mechanikai kötést hoz létre a töltésanyagokkal, ami ideálissá teszi őket talajerősítési alkalmazásokra. A beton vagy bizonyos újrahasznosított anyagok közelségére jellemző magas pH érték az akár 120 éves élettartamig sem befolyásolja a HDPE georács erősítések tartósságát és működőképességét.

Független vizsgálat és tanúsítás

A brit Közúti Hatóság Termékjóváhagyási Rendszerét (Highway Authorities Product Approval Scheme, HAPAS) 1995-ben hozták létre, hogy elismerje az Egyesült Királyság közúti munkáiban alkalmazott innovatív termékeket és rendszereket. Ennek eredménye egy tanúsítvány vagy jelentés, ami a termékkiválasztási és projekttervezési munkákhoz szükséges, felbecsülhetetlen értékű termékteljesítmény-, tervezési és beépítési adatokkal látja el az útépítő mérnököket. A TensarTech TR2 rendszer és bizonyos Tensar egytengelyű georácsok rendelkeznek a British Board of Agrément (BBA) tanúsítványával és megkapták a HAPAS jóváhagyást. A BBA tanúsítja, hogy a Tensar georácsok és a TensarTech TR2 rendszer független módon lettek kiértékelve és a szándékolt alkalmazásra megfelelők.

A mérnökileg tervezett előny™

A brit Közúti Hatóság Termékjóváhagyási Rendszerét (Highway Authorities Product Approval Scheme, HAPAS) 1995-ben hozták létre, hogy elismerje az Egyesült Királyság közúti munkáiban alkalmazott innovatív termékeket és rendszereket. Ennek eredménye egy tanúsítvány vagy jelentés, ami a termékkiválasztási és projekttervezési munkákhoz szükséges, felbecsülhetetlen értékű termékteljesítmény-, tervezési és beépítési adatokkal látja el az útépítő mérnököket. A TensarTech TR2 rendszer és bizonyos Tensar egytengelyű georácsok rendelkeznek a British Board of Agrément (BBA) tanúsítványával és megkapták a HAPAS jóváhagyást. A BBA tanúsítja, hogy a Tensar georácsok és a TensarTech TR2 rendszer független módon lettek kiértékelve és a szándékolt alkalmazásra megfelelők.
